Ein Flohmarkt-Fund: "MMI V2.1 Hell Datentechnik"
Noch ein Funkbuden-Briefbeschwerer, oder lässt sich das Teil noch sinnvoll verwenden?
Sieht aus wie ein Modem, das ein PC ohne Soundkarte befähigen würde einfache digitale Betriebsarten RTTY / AFSK / FAX zu sprechen.
Äusserlich sauber aufgebaut, aber mit schwerwiegendem Fehler:
Der Hersteller DL8MBV(sk) hat die Beschriftung einiger ICs abgeschliffen, schade, solchem Unfug auch beim Amateurfunk zu begegnen.
Update Februar 2016: das Raetsel um die IC-Liste ist geloest, danke an HEI0CT und DL1WKP.

Doku
etwas dürftige Doku die dabei war, hier eingescannt: mmi_doku.pdf
Software war nicht dabei.

Der EPROM
EPROM-Beschriftung: "MMI PC V 3.1 15.08.94"
EPROM-Inhalt binär mmi-pc_v3-1_15-08-94.bin
EPROM-Inhalt als Hex-Dump, sieht nicht aus, wie Microcontroller-Code

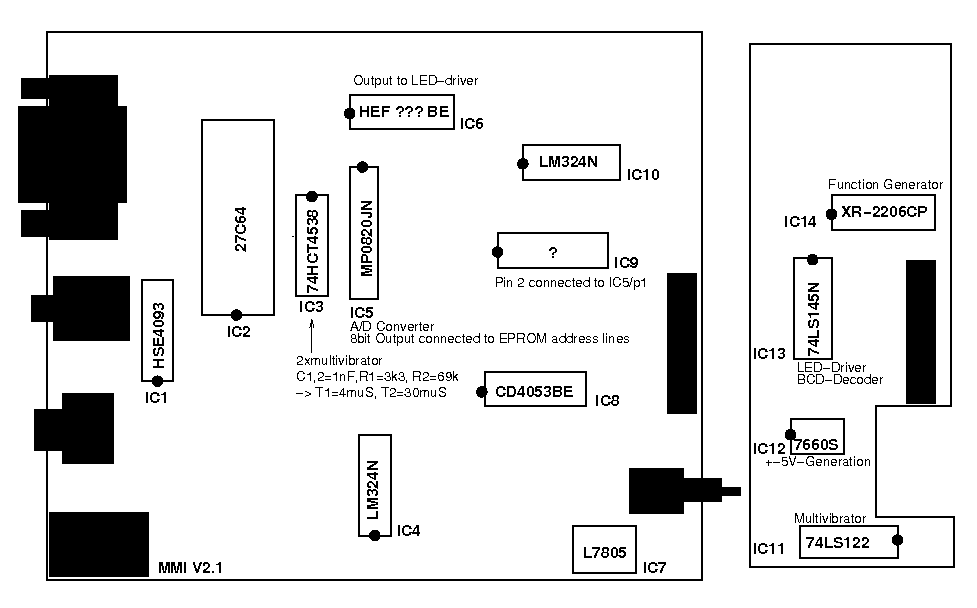

Die Typenbezeichnung der ICs ist mittlerweile rekonstruiert:

IC1: ST HSE4093/CD4093BE hef4093b.pdf
IC2: AMD AM27C64 microchip-27c64-DS11107L.pdf
IC3: Motorola MC74HCT4538N mc74hc4538arev6.pdf
IC4: ST LM324N lm324.pdf
IC5: MP0820JN / TLC0820ACN ADC0820.pdf
IC6: SGS HEF 4015BE / CD4015BE cd4015.pdf
IC7: L7805CV
IC8: Harris CD4053BE cd4053.pdf
IC9: National Semiconductor MF6CN-100
IC10: ST LM324N lm324.pdf
IC11: Motorola SN74LS122N sn74ls122.pdf
IC12: Harris 7660S ICL7660S.pdf
IC13: Motorola SN74LS145N 74LS145.pdf
IC14: XR 2206CP XR2206V1.PDF

Hier noch eine weitere IC-Liste, vielen Dank an HEI0CT
IC1 = CD4093BE
IC2 = AM27C64
IC3 = 74HCT4538N
IC4 = LM324N
IC5 = TLC0820ACN
IC6 = CD4015BE
IC7 = L7805
IC8 = CD4053BE
IC10 = LM324N
IC11 = SN74LS122N
IC12 = 7660SCPA
IC13 = SN74LS145N
IC14 = 2206CP

Die "serielle" Schnittstelle
Am Gerät befindet sich ein nicht standardgemäß belegter DB9-Stecker: Pin 5 ist Masse, wie bei SD9-RS232 üblich.
Und nun gehts los: die Pins 2,6,9,1 sind Ausgangs-Pins Richtung Computer, denn die kommen direkt von den Ausgangs-Bits 0,1,2,3 des EPROMs.
Der Hersteller spricht hier sogar in der Doku vom TTL-Pegel auf der seriellen Leitung. Wie das funktionieren soll ist mir ein Rätsel, denn RS-232 arbeitet mit ca +-8V, und nicht mit 0 und +5V. Das ist entweder Pfusch der nur mit Glück funktionieren wird, oder darin steckt noch ein anderer Trick, befindet sich evtl. im Kabel ein Pegel-Wandler?

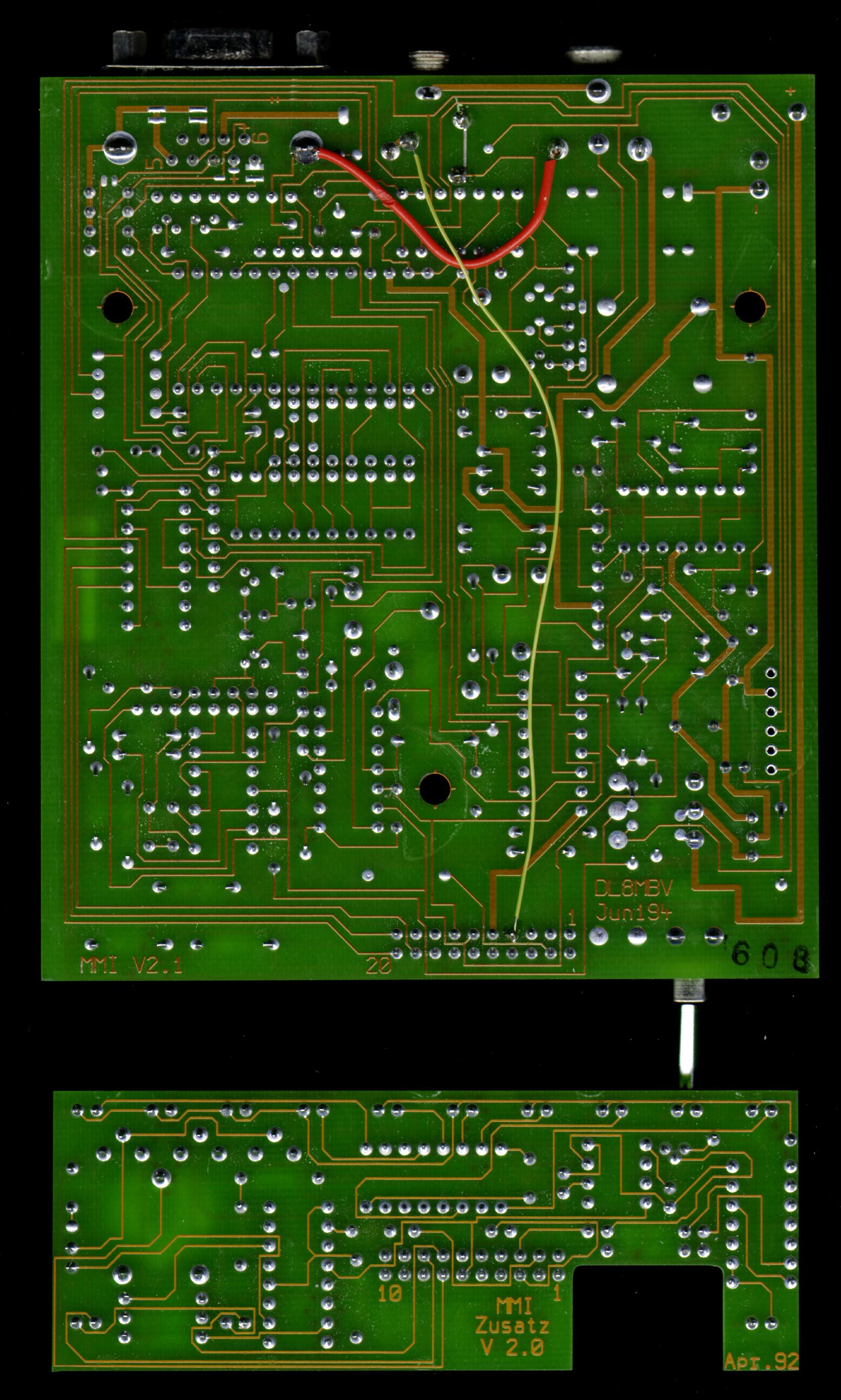

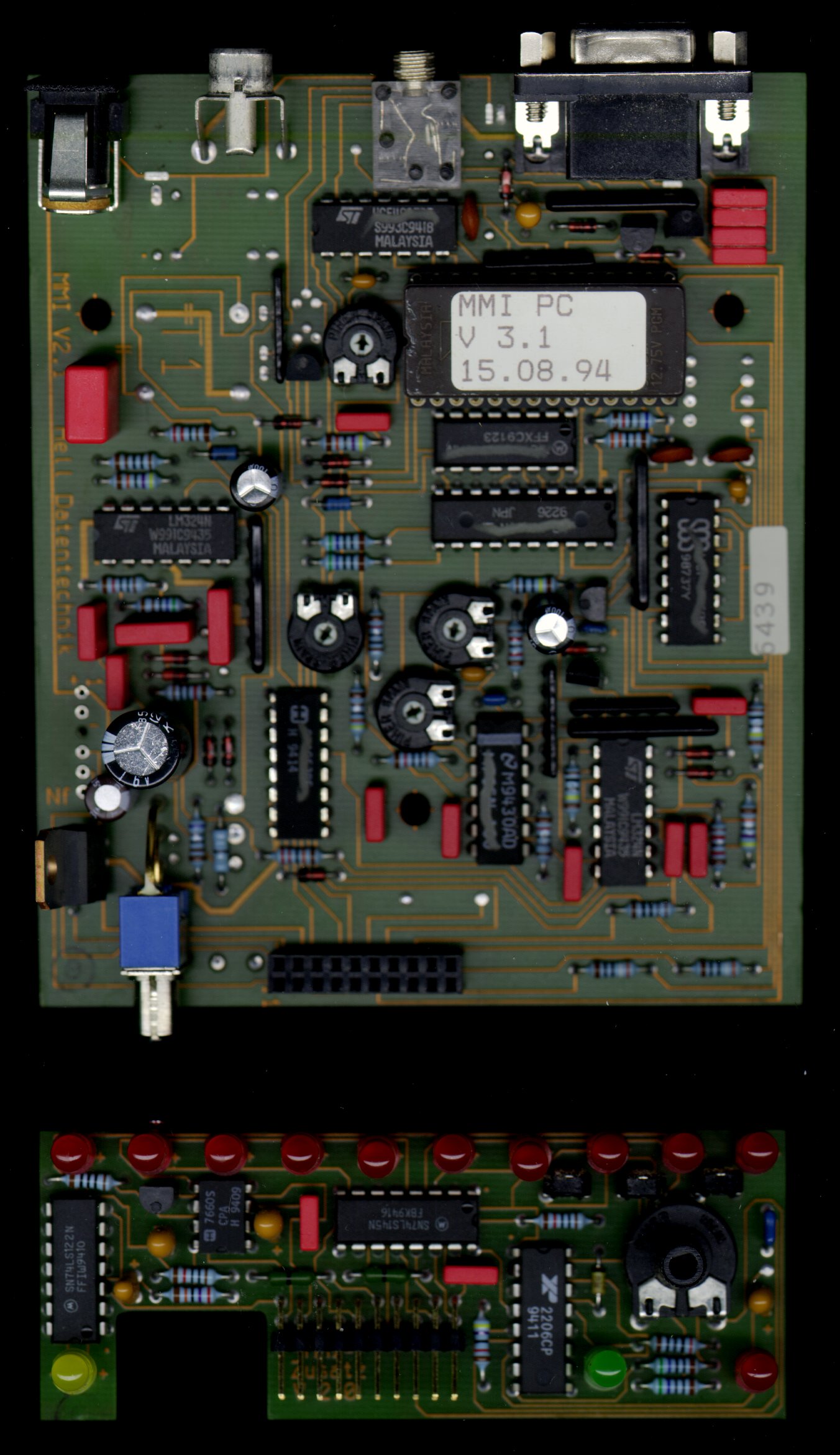

MMI Platine, Click für Grossansicht, man beachte die unkenntlich gemachten ICs
