Strandgut vom grossen Flohmarkt: ein Bosch KFE 455

Das lässt sich leicht für 70cm-AmFu 9k6-PR umbauen.

Zwei Webseiten widmen sich schon genau diesem Projekt:
DL9NBJ mit "Unbenanntes Dokument"
und
DH7AHK mit "Umbau eines KFE455 für den Amateurfunk"

Aller guten Dinge sind drei. Also nochmal eine Webseite.

Info
HF-Amp M57704h.pdf
IF / FM demod mc3357.pdf
NF-Amp TDA2003.pdf
Kleiner OpAmp im Enstufen-Teil mc1458-st
BCD-Dekoder im PLL-Teil, sorry, nur HC-Datenblatt 74c42
4094 8x-Schieberegister zur PLL-Ansteuerung
Siemens S187C, Datenblatt gesucht

Der Umbau. Wer nicht weiss, wo beim Lötkolben vorn und hinten ist, ist hier leider falsch.

Erstmal die Tonruf-Platine raus. Sieht so aus:

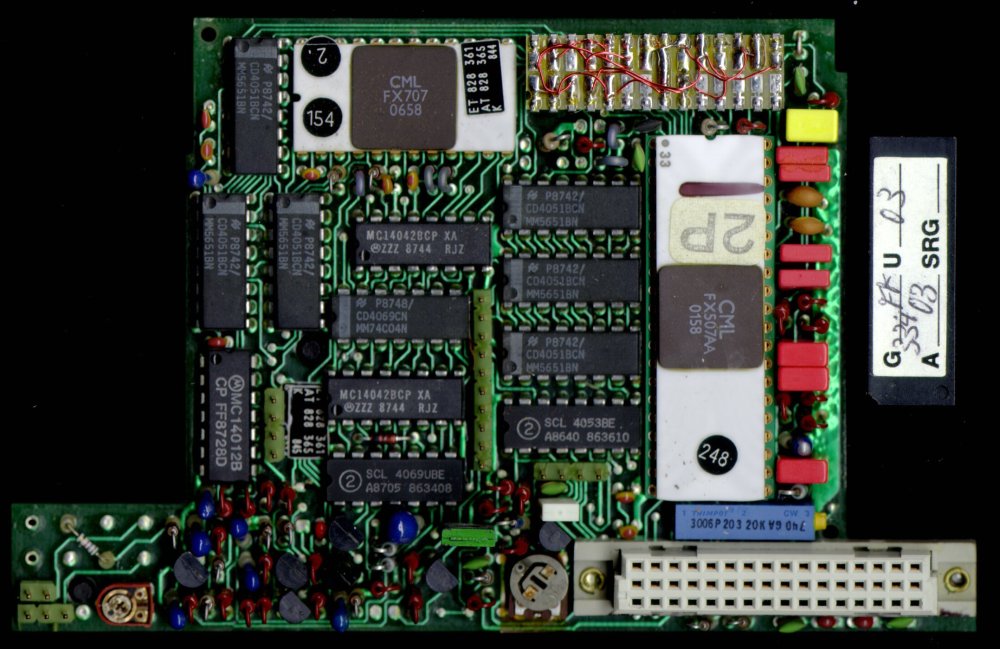

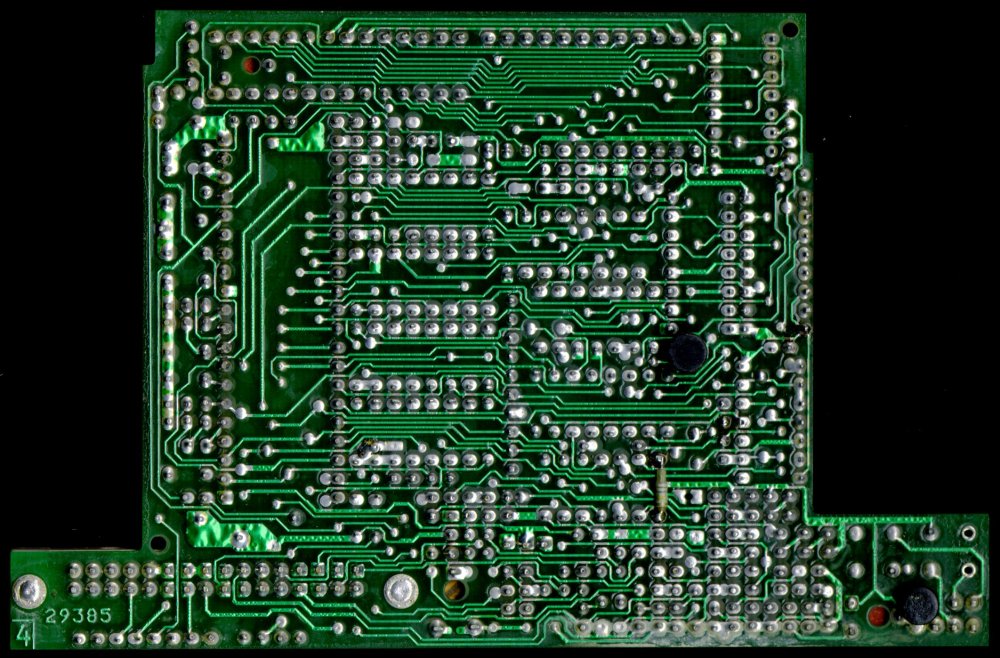

Bild von oben, Bild von unten
Das Ding kann zur Entsorgung, oder hat jemand eine Idee, wozu das nützlich sein könnte?
Statt der Platine werden drei Jumper gesteckt, siehe andere Projekte.

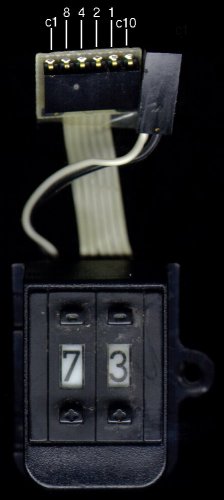

Der ehemalige Tonruf-Wahlschalter wird zum Kanalschalter, das Ding besteht aus zwei per Dioden zusammengeführten BCD-Schaltern.
Das schwarz-weisse Kabel dient der Schalterbeleuchtung.
Das andere Kabel aus dem Gerät rausfriemeln.
c1 und c10 sind jeweils die BCD-Schalter-Mittenkontakte für die Einer- und Zehner-Dezimalstellen.

Der weitere Plan ist, mit einem 89C2051 und zwei Schieberegister den Siemens-PLL-IC anzusteuern.
100 Kanäle sind per Schalter einstellbar. Kandidaten für die Standard-Konfiguration des 89c2051 sind:
(430.575-430.400)/0.025 = 7 Simplex-PR-Digipeater-Kanäle
(438.175-438.025)/0.025 = 6 Simplex-PR-Digipeater-Kanäle
(438.525-438.200)/0.025 = 13 Duplex-PR-Digipeater-Kanäle / -7.6MHz Ablage
(439.975-439.800)/0.025 = 7 Duplex-PR-Digipeater-Kanäle / -9.4MHz Ablage
439.9875 Funkruf-Kanal
(439.425-438.650)/0.0125 = 62 FM-Relais-Funkamateur-Kanäle
---------------------------------------
Zusammen 96 Kanäle.

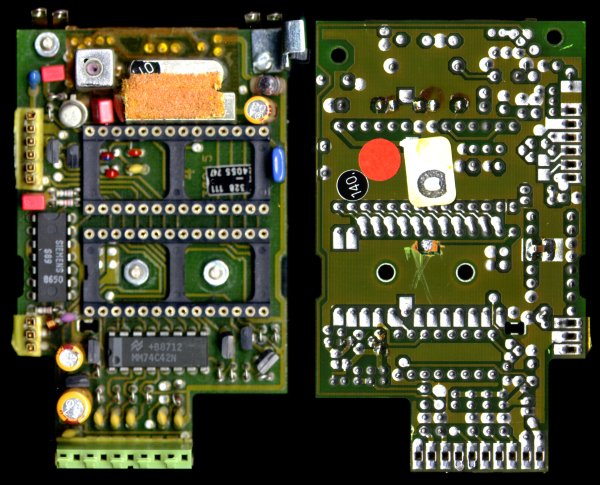

Die PLL-Platine, obere Hälfte

Achso: 89C2051, denn 8051 ist viel besser ist als PIC und AVR ;-))

Bitte Geduld. DL7AE am 23. März 2007
